Cynkomet MISTSTREUER N-264/1. 14 Tonen
TECHNISCHE DATEN
Typ/Version/Variante N-2/D20/71
Technisch (konstruktionsbedingt) zulässiges Gesamtgewicht 21 000 kg
Zulässiges Gesamtgewicht 18 000 kg
davon auf der Achse max. 18 000 kg
davon auf der Deichsel max. 3 000 kg
Nutzlast ~14 220 kg*
Eigengewicht ~6 780 kg*
Ladekasten 11,2 m²
Ladevolumen 12,9 m³
Breite des Ladekastens innen: 2190 mm
Länge des Ladekastens außen: 5120 mm
Höhe der Ladekastenwände 1150 mm
Detaillierte Spezifikation
Abmessungen (Länge/Breite/Höhe) 8240/2460/~3055 mm
Dicke des Boden-/Wandblechs 3 mm / 4 mm
Höhe der Ladefläche über dem Boden „~1570/ Räder 550/60-22,5 ~1525/ Räder 600/50-22,5″
Radstand 1900 mm
Aufhängung Tandem mit Blattfederung
Belastung Deichselzugkupplung 3 000 kg
Reifengröße 550/60-22,5
Höchstgeschwindigkeit 40 km/h
Minimal erforderliche Motorleistung des Schleppers 88/120 (kW/PS)
Höhe der Zugkupplung – untere Position 525
Höhe der Zugkupplung – obere Position 1170
Streubreite in Abhängigkeit des verwendeten Dungs oder Kalks ~18 – 24 m**
PRODUKTEIGENSCHAFTEN UND ZUBEHÖR
Feuerverzinkte Wände mit einer Höhe von 1150 mm, hergestellt aus 4 mm starkem Stahlblech 355 – hochfester Legierungsstahl
Mit verzinktem 80x80x4 Kantenprofil verstärkte Wände und Halterungen aus 4 mm Stahlblech S355
Wandhalterungen mit verstärkter Randabdichtung zum Schutz der Zinkbeschichtung der Wände vor Beschädigung
Neue Reifen 550/60-22,5

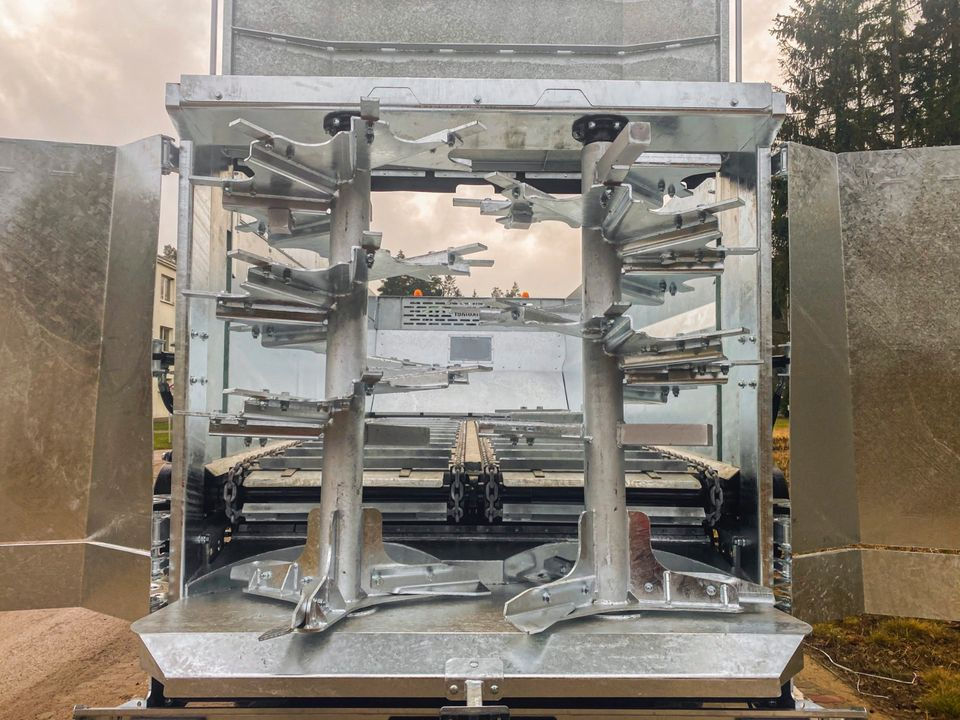

Streuaggregat AVH2 (zwei waagerechte Schaufeltrommeln + 2 Streuteller)
Feuerverzinktes Streuaggregat mit hydraulisch betätigter Wartungsklappe
Starre Deichsel für den Anschluss an die obere oder untere Schlepperkupplung mit auswechselbarem Auge 50 mm, homologiert nach der Regelung 55EKG ONZ (Reg. 55UN ECE)
Feuerverzinkte Deichsel aus Stahl 355 – Legierungsstahl mit erhöhter Festigkeit
Achsen der renommierten Firma ADR, homologiert (EU 2015/68), Trägerquerschnitt – quadratisch 100, Bremsengröße 406×120 412E, 8 Stifte M20x1,5
Abnehmbare, feuerverzinkte Leiter auf der Außenseite und rutschfesten Stufen für einen einfacheren Einstieg
Feuerverzinkter unterer Rahmen mit Trägern aus Profilen 200 x 80 x 6 verbunden mit Profilen 160 x 80 x 6 und 80 x 60 x 4, Deichselbalken aus 8 mm starken Blech.
Feuerverzinkter oberer Rahmen aus verschweißten Profilen 160 x 60 x 4 und Querverbindungen aus Blech mit einer Stärke von 4, 6 und 8 mm, Längsträger aus 5 mm starkem Blech, Stirnbalken aus 8 mm starkem Blech
Feuerverzinkte auswechselbare Bodenbleche
Feuerverzinkte, auswechselbare Gleitfüße an den Kratzbodenleisten
Anschlusskabel der 12 V Beleuchtung mit 7-poligen Stecker
Homologierte 12 V Beleuchtung, Rückleuchten mit Glühbirnen bestückt, vordere Leuchten mit LEDs bestückt
Feuerverzinkter Stauschieber mit Hydraulikzylindern mit einem Hub von 1250
Stufenloser Hydraulikantrieb des Kratzbodens mit Überlastungsschutz
Feuerverzinkte Förderbandkette 14 x 50
Feuerverzinkte auswechselbare Förderbandleisten aus C-Profil C65
Auswechselbare untere Gleitleisten aus Eichenholz zur Geräuschdämmung während des Betriebs
Abstand zur Begrenzung der Kettendehnung über die gesamte Länge
Über zwei Getriebe mit jeweils 4000 Nm angetriebener Bodenförderer
Kettenräder des Kratzbodens aus Sphäroguss
Hydraulikanlage aus galvanisch verzinkten Stahlrohren und elastischen Leitungen
Hydraulikleitungen für Schlepper vom Typ ISO 7241-1 DN 12,5
Über Gelenkwellen an die Zapfwelle angeschlossene Antriebswellen mit Rutsch- und Freilaufkupplungen zum Schutz des Getriebes
Homologierte Zweikreis Druckluftbremse mit automatischer Bremskraftregelung der Firma HALDEX.
Über Kurbel betätigte Handbremse
Hydraulische Stütze der Deichsel
Zwei Radkeile in verzinkten Körben
Feuerverzinkte vordere Schutzabdeckung nach Norm PN-EN 690:2014-02
